Stadion olahraga modern menghadapi tantangan unik: menyediakan shelter untuk tribun penonton dengan bentangan sangat lebar (50–80 m) tanpa kolom penghalang view, tahan terhadap uplift force dari open exposure, dan mampu menahan akustik pantul yang dapat mengganggu pengalaman menonton. Kanopi membrane untuk stadion telah menjadi standar internasional untuk tribun terbuka sejak Allianz Arena Munich 2005, dan kini mulai diadopsi di Indonesia untuk venue sepak bola dan arena multi-fungsi baru seperti Jakarta International Stadium (JIS) dan Stadion Utama Palembang.
Mengapa Stadion Memilih Kanopi Membrane
Tribun stadion modern membutuhkan atap yang menutupi puluhan ribu penonton tanpa kolom penghalang view ke lapangan. Konvensional baja atau beton tidak mampu memberikan bentangan selebar 60–80 m tanpa kolom intermediate atau sistem truss yang sangat dalam (3–5 m), yang akan menghalangi garis pandang penonton baris belakang. Membrane dengan sistem cable-stayed atau air-supported mampu memberikan clear span 100+ m dengan kedalaman struktur hanya 1–2,5 m — solusi yang tidak mungkin dicapai dengan material lain.
Keunggulan kedua yang krusial untuk stadion adalah bobot struktur. Panduan canopy membrane pada umumnya menjelaskan karakteristik ringan membrane, dan pada skala stadion hal ini menjadi penghematan besar pada pondasi dan seismic design. Atap membrane untuk tribun 10.000 penonton umumnya berbobot 8–15 kg/m², dibandingkan atap baja konvensional 80–150 kg/m². Pengurangan beban ini menurunkan kebutuhan pondasi dalam 30–50%, yang sangat signifikan untuk proyek di Indonesia dengan kondisi tanah yang sering memerlukan perbaikan terlebih dahulu.
Yang sering menjadi pertanyaan: apakah penonton di tribun yang ditutupi membrane masih bisa merasakan atmosfer pertandingan? Ya — membrane dengan translucency 10–20% memungkinkan cahaya alami masuk ke tribun, sehingga area tetap terang di siang hari tanpa memerlukan lampu artificial saat event siang. Di malam hari, lampu stadion menyinari membrane dari bawah, menciptakan efek visual yang khas dan menjadi identitas venue. Karakter akustik membrane yang sedikit menyerap suara juga membantu mengurangi gaung di tribun, sehingga announcer lebih jelas terdengar di seluruh area.
Spesifikasi Struktural untuk Skala Stadion
Stadion adalah proyek dengan engineering tertinggi gineering tertinggi . Beban angin di area terbuka stadion umumnya 30–45 m/s, dan akumulasi air hujan pada permukaan membrane (ponding) bisa menambah dead load signifikan. Struktur canopy membrane untuk stadion menggunakan PTFE fiberglass dengan tensile strength 5000–8000 N/5cm, frame baja grade tinggi (S355 atau S460) dengan ketebalan 10–30 mm, dan pondasi dalam (tiang pancang atau bore pile) dengan kedalaman 15–25 m untuk menahan uplift force 1000–5000 kN per titik anchor.
Konfigurasi struktural untuk stadion umumnya menggunakan dua pendekatan: cable-stayed dengan high mast (membrane ditopang oleh tiang tinggi dengan kabel radial), atau air-supported dengan ring compression (membrane berbentuk ring dengan tekanan udara internal yang mempertahankan bentuk). Pendekatan pertama lebih umum untuk tribun dengan satu sisi (single-tier grandstand), sementara pendekatan kedua untuk full coverage stadion olimpiade. Stadion Indonesia umumnya menggunakan pendekatan pertama karena lebih cocok untuk desain tribun partial yang umum di venue sepak bola.
Aspek ketiga yang krusial untuk stadion adalah waterproofing membrane — prinsip canopy membrane waterproof pada skala besar memerlukan engineering yang berbeda dari aplikasi kecil, dan konsultan waterproofing harus terlibat sejak awal. Wind tunnel testing. Untuk proyek dengan bentangan 50+ m, model skala harus diuji di wind tunnel untuk memvalidasi analisis numerik dan memastikan desain tidak memiliki masalah aeroelastic (flutter, galloping). Biaya wind tunnel testing berkisar Rp 800–1.500 juta per proyek, namun investasi ini sebanding dengan keamanan struktur yang akan menopang 30.000+ penonton. Beberapa kegagalan membrane di stadion global (seperti partial roof collapse di beberapa venue Eropa) terkait dengan underestimate efek wind, yang bisa dihindari dengan wind tunnel test yang memadai.
Material Standar untuk Aplikasi Stadion
Bahan kanopi membrane untuk stadion pada umumnya adalah PTFE fiberglass atau ETFE foil. PTFE adalah pilihan paling umum untuk tribun karena karakteristiknya: tensile strength 5000–8000 N/5cm, translucency 10–20%, lifespan 25–30 tahun, dan fire rating Class A1 yang penting untuk area publik dengan ribuan penonton. Beberapa stadium kelas dunia seperti Allianz Arena menggunakan PTFE dengan lapisan photovoltaic (PV) terintegrasi yang menghasilkan listrik sambil memberikan shade.
ETFE foil semakin populer untuk aplikasi atrium atau skylight di dalam stadion, namun kurang cocok untuk primary roof tribune karena lebih rentan terhadap kerusakan mekanis. Kombinasi PTFE untuk roof utama + ETFE untuk skylight atrium adalah konfigurasi yang umum di stadion generasi baru. Untuk area dengan paparan polusi tinggi atau dekat pantai, PTFE lebih tahan terhadap korosi kimiawi dan salt spray dibanding ETFE.
Frame struktural untuk stadion menggunakan baja grade tinggi dengan protective coating yang tahan terhadap lingkungan dengan traffic tinggi dan potensi polusi dari aktivitas stadion (asap flare, kendaraan operasional). Baja galvanis celup panas dengan ketebalan 100+ micron dan epoxy top coat adalah standar minimum. Untuk proyek premium dengan target lifespan 30+ tahun, baja corten (weathering steel) atau stainless steel grade 316L digunakan untuk elemen struktural utama.
Aplikasi Spesifik di Stadion

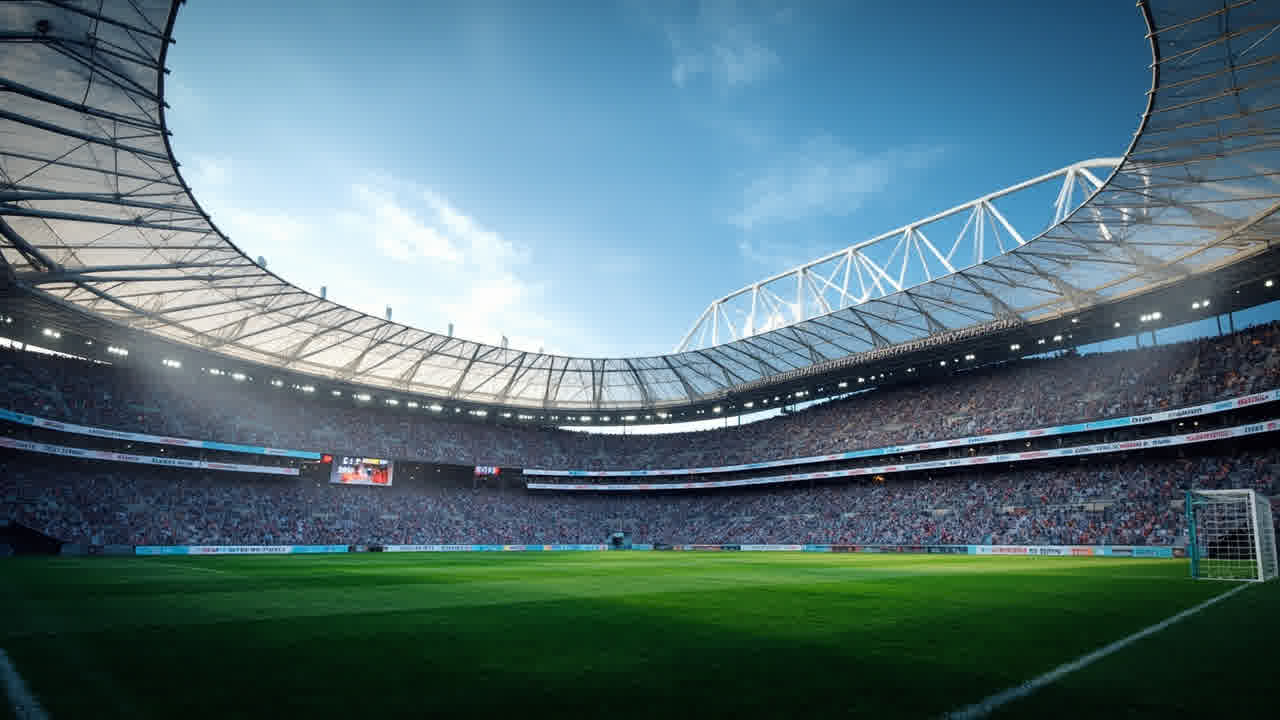

Tribun Penonton (Grandstand Roof) — aplikasi paling umum, berupa canopy di atas tribun dengan panjang 100–250 m dan lebar 30–60 m. Konfigurasi umum: cable-stayed dengan 2–4 high mast di belakang tribun, membrane berbentuk saddle atau hyperbolic paraboloid. Tinggi clearance minimum 25 m di atas lapangan (sesuai standar FIFA untuk kategori 4 stadium), dengan slope drainase 8–15 derajat untuk menghindari akumulasi air. Desain akustik khusus diterapkan untuk memantulkan suara cheers ke lapangan dan announcer voice ke tribun. Aspek-aspek desain canopy membrane yang berkaitan dengan shape acoustics dan sound projection untuk venue besar dibahas secara spesifik dalam panduan desain.
Atap Retractable — beberapa stadion modern (Marlins Park Miami, Stadion Nasional Singapura) menggunakan atap yang dapat dibuka-tutup untuk event yang berbeda. Membrane dengan sistem rel dan panel yang dapat digerakkan memungkinkan konversi venue dari outdoor (untuk sepak bola) ke indoor (untuk konser atau event cuaca-sensitive). Biaya retractable roof 2–3 kali lipat dari fixed roof, namun fleksibilitas venue dapat meningkatkan utilisasi 40–60% sepanjang tahun.
Area Entrance, Concourse, dan F&B — di luar tribun utama, area entrance, concourse, dan food court di dalam komplek stadion memerlukan shelter yang lebih kecil (bentangan 15–30 m) namun signifikan dalam jumlah. Konfigurasi: shade sail kelompok, tensile umbrella, atau canopy linear sepanjang concourse. Material umumnya PVC atau PTFE dengan design yang konsisten dengan identitas visual stadion. Total area shelter non-tribun umumnya 30–50% dari area tribun.
Pertimbangan Regulasi dan Standar Stadion
Stadion tunduk pada regulasi yang ketat dari FIFA, AFC (untuk event internasional), dan standar nasional SNI/PUPR. Standar FIFA Stadium Guidelines dan AFC Stadium Regulations mencakup: clear height minimum 25 m untuk kategori 4, sudut view minimum dari semua kursi, pencahayaan minimum 2000 lux untuk broadcast, dan evakuasi penonton maksimum 8 menit. Semua requirement ini harus dipenuhi oleh desain membrane, dan engineer yang mengerjakan proyek stadion harus memiliki track record dengan standar ini.
Aspek kedua yang penting untuk stadion Indonesia adalah integrasi dengan sistem evakuasi dan fire safety. Membrane harus memiliki fire rating yang memadai (Class A) dan tidak boleh menghambat sistem smoke evacuation saat emergency. Roof drainase harus mampu menangani hujan dengan intensitas 100+ mm/jam (sesuai standar hujan tropis Indonesia), dan titik drainase harus redundan untuk menghindari genangan yang dapat meruntuhkan membrane.
Aspek ketiga yang sering diabaikan untuk stadion Indonesia: koordinasi dengan airport authority jika stadion berdekatan dengan airport. Struktur tinggi (high mast 40+ m) di area tertentu harus mendapat persetujuan obstacle limitation surface (OLS) dari AirNav Indonesia. Untuk stadion di kota besar seperti Jakarta, hal ini menjadi faktor pembatas desain yang harus di-coordinasikan sejak awal.
Instalasi dan Timeline Proyek Stadion
Timeline proyek membrane stadion bervariasi tergantung skala. Untuk tribun 10.000–20.000 penonton dengan bentangan 50–80 m, timeline dari design hingga commissioning adalah 14–20 bulan, dengan komponen: design engineering (4–6 bulan, termasuk wind tunnel test), fabrikasi material (4–5 pekerjaan sipil pondasi (3–4 bulan), instalasi frame (2–3 bulan), instalasi membrane (3–4 bulan, termasuk tensioning bertahap), dan commissioning (2–3 Untuk proyek yang lebih besar atau dengan atap retractable, timeline bisa mencapai 24–30 bulan.
Yang menjadi tantangan dalam instalasi membrane stadion adalah requirement Zero Accident pada area konstruksi yang menjadi perhatian publik. Setiap proses erection harus mengikuti prosedur K3 yang ketat, dan struktur sementara (scaffolding, temporary support) harus di-engineer untuk menahan semua kondisi beban selama konstruksi. Biaya K3 dan safety procedure untuk proyek stadion umumnya 3–5% dari total biaya instalasi — lebih tinggi dari proyek biasa karena standar yang lebih ketat.
Aspek ketiga yang penting: instalasi membrane stadion memerlukan weather window yang panjang (3–5 hari berturut-turut tanpa hujan atau angin kencang) untuk tensioning dan final alignment. Di Indonesia, ini paling mudah didapat di musim kemarau (Mei–September). Project schedule harus memperhitungkan weather contingency, atau alternatifnya menggunakan prosedur instalasi yang toleran terhadap kondisi cuaca yang kurang ideal dengan biaya tambahan 10–20%.
Estimasi Biaya Proyek Stadion
Biaya membrane untuk stadion bervariasi tergantung skala dan material. Sebagai referensi, untuk PTFE fiberglass dengan frame baja untuk tribun 10.000–20.000 m², biaya all-in berkisar Rp 3,5–5,5 juta per m². Untuk ETFE dengan integrated systems atau retractable mechanism, biaya mencapai Rp 6–12 juta per m². Biaya ini tidak termasuk: pekerjaan pondasi bore pile, instalasi electrical dan mekanikal, sistem drainase, dan commissioning — yang semuanya menambah 40–70% dari biaya membrane itu sendiri.
Sebagai perbandingan, atap konvensional baja atau beton untuk tribun dengan skala yang sama umumnya lebih mahal 30–60% dari membrane, dengan waktu konstruksi 1,5–2 kali lebih lama. Untuk proyek stadion yang mengejar timeline ketat (misalnya untuk event Asian Games atau FIFA match), efisiensi membrane menjadi nilai tambah yang signifikan. Namun untuk proyek dengan budget sangat ketat, kombinasi struktur baja konvensional dengan atap metal bisa menjadi alternatif yang lebih ekonomis.
ROI untuk membrane stadion dapat dihitung dari: peningkatan kapasitas utilisasi venue (tribun yang terlindungi dari hujan dapat digunakan untuk event di musim hujan, meningkatkan revenue 20–35%), penghematan energi (pencahayaan alami + cooling effect 10–20%), dan branding value (stadion dengan roof yang iconic menjadi landmark yang meningkatkan value kawasan dan sponsorship deal). Untuk stadion dengan 40+ event per tahun, payback period umumnya 8–15 tahun.
Pertimbangan Akhir Sebelum Memilih
Sebelum memutuskan menggunakan kanopi membrane untuk proyek stadion, pastikan tiga hal: pertama, feasibility study lengkap telah dilakukan oleh konsultan yang memiliki track record proyek stadion, mencakup wind tunnel test, seismic analysis sesuai zona gempa Indonesia, dan compliance check terhadap standar FIFA/AFC untuk kategori venue yang dituju; kedua, spesifikasi material telah dikonfirmasi melalui physical testing pada actual sample dari production batch yang akan digunakan, dan contractor memiliki quality control plan yang terdokumentasi; dan ketiga, pilih kontraktor membrane dengan portofolio proyek stadion atau proyek tensile structure skala besar, dengan engineer bersertifikat dan fabrikasi workshop yang memenuhi standar fabrication kelas internasional.
