Canopy membrane memang terkesan ringan, tapi di balik lipatan kain yang elegan ada sistem struktur yang bekerja keras menahan gaya angin, gravitasi, dan beban salju. Struktur canopy membrane adalah rangka penyangga berbasis tegangan — bukan sistem rangka konvensional seperti baja profil atau beton bertulang, melainkan sistem yang mengandalkan ketegangan kabel dan kekakuan tiang untuk mempertahankan bentuk.
Tiga elemen inti menopang seluruh sistem ini: tiang utama (mast), kabel prategang (cable), dan angkur (anchor). Tiang menekan ke atas, kabel mendistribusikan gaya ke berbagai titik, dan angkur menahan seluruh beban ke tanah. Memahami ketiga komponen ini penting karena kegagalan satu elemen bisa membuat seluruh sistem kolaps — bukan sekadar soal estetika, tapi soal keamanan.
Struktur Canopy Membrane: Apa yang Menopang Kain Agar Tidak Jatuh

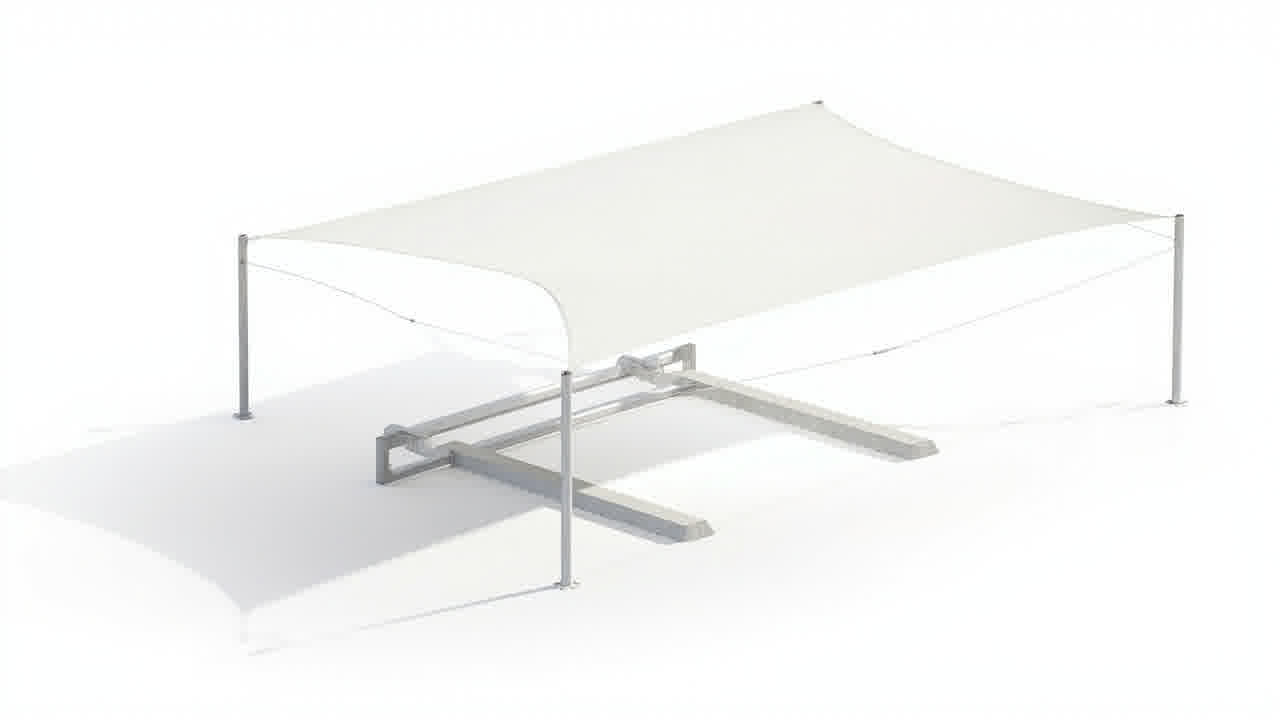

Struktur canopy membrane adalah sistem penyangga berbasis tegangan (tensile structure) dengan kain sintetis sebagai penutup utama. Kain tidak berdiri sendiri — ia ditopang oleh rangka dari tiang, kabel, dan angkur. Berbeda dengan atap konvensional yang mengandalkan kekakuan material, canopy membrane mengandalkan ketegangan (pre-stress) pada kabel serta kekakuan tiang untuk mempertahankan bentuk.
Triad struktur ini — tiang, kabel, angkur — bekerja sebagai satu kesatuan. Tiang (mast) berfungsi sebagai titik tumpuan vertikal yang menopang ketinggian dan bentuk canopy. Kabel prategang menghubungkan tiang ke titik-titik tepi dan mendistribusikan gaya tarik. Angkur mengunci seluruh sistem ke tanah melalui pondasi beton. Ketiga elemen ini harus dirancang secara simultan, karena perubahan pada satu komponen memengaruhi keseimbangan gaya keseluruhan.
Keunggulan sistem tensile ini terletak pada rasio berat terhadap luas yang ditopang. Sebuah canopy membrane dengan bentang 6×6 meter bisa memiliki berat struktur kurang dari 200 kg — jauh lebih ringan dari rangka baja atau kayu. Kekeringan struktur ini juga mempercepat proses instalasi di lapangan, meski presisi pengerjaan di bengkel tetap harus tinggi.
Tiang Utama (Mast): Penggerak Bentuk dan Arah Gaya
Tiang utama adalah elemen paling terlihat dari struktur canopy membrane. Dari tiang inilah bentuk canopy ditentukan — apakah melengkung, meruncing, atau miring. Ada dua konfigurasi umum: singlemast (satu tiang tengah) dan twinmast (dua tiang di sisi berlawanan). Singlemast cocok untuk canopy kecil berukuran 3×3 meter hingga 5×5 meter, sementara twinmast digunakan untuk bentang lebih lebar atau desain yang membutuhkan distribusi gaya lebih merata.
Tinggi tiang bervariasi antara 2,5 meter hingga 4,5 meter er hingga 4,5 meter tinggal. Semakin tinggi tiang, semakin besar momen guling yang bekerja pada pondasi — artinya pondasi harus lebih kuat. Tiang umumnya terbuat dari baja galvanis pipa bulat berdiameter 89–114 mm dengan tebal dinding 3,2–4,0 mm. Pelapisan galvanis bertahan 15–20 tahun di lingkungan perkotaan, meski di area pesisir sebaqusnya tambahkan lapisan cat pelindung.
Bagian atas tiang, atau mast head, adalah titik kritis. Di sinilah kabel prategang pertama (crown cable) terhubung. Desain mast head bisa berupa pelat las berbentuk fork, pin plate, atau sheave tergantung pada konfigurasi kabel. Untuk canopy komersial, mast head sering dilengkapi sheave agar kabel bisa diatur ketegannya tanpa melepas sambungan. Presisi pengerjaan mast head secara langsung memengaruhi keselarasan kain dan distribusi beban.
Jika Anda ingin memahami lebih dalam tentang sistem canopy secara keseluruhan, panduan canopy membrane di situs kami membahas seluruh komponen dari perspektif desain hingga instalasi.
Kabel Prategang (Cable System): Mendistribusikan Gaya ke Anchor
Kabel prategang adalah urat nadi struktur canopy membrane. Tanpa kabel, tiang tidak punya cara untuk mentransfer gaya tarik ke angkur. Ada tiga jenis kabel yang umum digunakan: crown cable (menghubungkan puncak tiang ke tiang lain atau ke tepi kain), edge cable (membingkai tepi membrane), dan purlin cable (menopang kain di antara crown cable dan edge cable untuk bentang lebar).
Cable umumnya terbuat dari baja galvanis 7×19 construction — artinya 7 strand, masing-masing berisi 19 kawat tipis. Konstruksi ini memberikan fleksibilitas tinggi dan kekuatan tarik antara 1.570–1.770 N/mm². Diameter kabel yang umum digunakan berkisar 6 mm untuk canopy kecil hingga 16 mm untuk canopy komersial. Pemilihan diameter bergantung pada perhitungan beban angin dan bentang yang harus ditopang.
Mekanisme pre-stress adalah kunci kinerja kabel. Kabel tidak dipasang dalam keadaan kendur — ia ditarik dengan gaya tertentu saat instalasi menggunakan turnbuckle atau hydraulic jack. Pre-stress yang tepat memastikan kain membrane tetap tegang dalam kondisi tanpa beban anjin. Terlalu longgar, kain akan menggelembung dan menampung air. Terlalu kencang, kain bisa robek di titik sambungan.
yang digunakan juga memengaruhi desain sistem kabel — kain PVC yang lebih berat membutuhkan jarak purlin cable lebih rapat dibandingkan kain PTFE fiberglass.
Sistem Angkur dan Pondasi: Titik Krusial yang Sering Diabaikan
Angkur adalah komponen yang paling jarang diperhatikan oleh pemilik bangunan, padahal inilah titik di mana seluruh gaya struktur bermuara. Ada tiga tipe angkur utama: ground anchor (ditanam ke tanah dengan beton), slab anchor (dibaut ke lantai beton yang sudah ada), dan wall bracket (ditempel ke dinding struktural). Pemilihan tipe angkur bergantung pada kondisi site dan arah gaya yang harus ditahan.
Ground anchor untuk canopy membrane biasanya terbuat dari plat baja tebal 12–20 mm yang dicor ke dalam pondasi beton minimal 60×60×80 cm dengan mutu beton K-250. Angkur tahan gaya tarik vertikal hingga 15–25 kN per titik, tergantung pada ukuran plat dan kedalaman cor. Slab anchor menggunakan chemical anchor atau mechanical anchor berdiameter 12–16 mm yang dibaut ke lantai beton setebal minimal 12 cm.
Pondasi angkur harus dirancang untuk menahan gaya tarik (uplift) dari angin dan gaya geser lateral. Pada canopy dengan bentang 6×6 meter di kawasan berkecepatan angin 40 m/s, total gaya uplift per angkur bisa mencapai 8–12 kN. Jika pondasi tidak memadai, angkur bisa tercabut — dan saat itulah canopy runtuh. Kasus kegagalan canopy di Indonesia sering bermuara pada angkur yang terlalu kecil atau pondasi yang terlalu dangkal.
Untuk proyek di atas tanah lunak, pondasi angkur perlu ditambah pilar pancang berdiameter 20–30 cm dengan kedalaman 1,5–2,5 meter. Ini mencegah pergeseran pondasi akibat konsolidasi tanah. Biaya tambahan untuk pilar pancang biasanya 15–25% dari total biaya pondasi, tapi investasi ini mencegah kerugian jauh lebih besar akibat kerusakan struktur.
Detail Koneksi: Segala Hal yang Disambung, Dipaku, dan Dilas
Detail koneksi adalah tempat di mana teori bertemu realitas. Sebagus apa pun perhitungan struktur, jika koneksi di lapangan asal-asalan, seluruh sistem bisa gagal. Ada tiga jenis sambungan utama pada struktur canopy membrane: bolted connection (baut), swaged termination (kabel dijepit), dan welded joint (las).
Bolted connection digunakan untuk menghubungkan mast head ke tiang, bracket ke angkur, dan turnbuckle ke kabel. Baut yang digunakan minimal grade 8.8 (tensile strength 800 N/mm²) dengan diameter 12–20 mm. Setiap sambungan baut harus menggunakan lock nut atau double nut untuk mencegah longgar akibat getaran angin. Jarak antar baut minimal 2,5 kali diameter baut untuk menghindari konsentrasi tegangan pada plat sambungan.
Swaged termination adalah metode penyambungan kabel dengan menjepit ujung kabel ke dalam fitting aluminium atau baja menggunakan hydraulic swaging machine. Tekanan swaging standar mencapai 3.000–5.000 bar, menghasilkan sambungan dengan efisiensi 95–100% dari kekuatan kabel. Sambungan swaged lebih andal dibandingkan clamp biasa karena distribusi tekanan merata di seluruh permukaan fitting.
Welding quality pada mast head dan bracket harus memenuhi standar AWS D1.1 untuk struktur baja. Las harus full penetration untuk sambungan yang menahan beban dinamis (angin). Setelah pengelasan, setiap sambungan kritis sebaiknya diuji dengan dye penetrant test (DPT) untuk mendeteksi retak mikro yang tidak terlihat mata. Satu retak sepanjang 2 mm di titik las mast head bisa menjadi titik awal kegagalan struktur.
Informasi tentang harga canopy membrane per meter persegi biasanya sudah termasuk biaya pengerjaan koneksi, tapi pastikan vendor menjelaskan detail sambungan yang digunakan sebelum Anda menandatangani kontrak.
Struktur Penahan Angin: Bagaimana Canopy Menghadapi Beban Lateral
Angin adalah musuh utama canopy membrane. Berbeda dengan atap kokoh yang menahan beban dengan massa, canopy ringan harus mengalihkan gaya angin melalui bentuk dan ketegangan. Ada dua pendekatan utama: bentuk parabolik (melengkung) dan bentuk planar (datar dengan kemiringan).
Bentuk parabolik — seperti hypar (hyperbolic paraboloid) — mendistribusikan gaya angin ke empat titik angkur secara merata. Saat angin bertiup dari satu arah, sisi yang menghadap angin mengalami tekanan positif (pressure) dan sisi berlawanan mengalami tekanan negatif (suction). Desain parabolik memastikan kedua jenis beban ini seimbang melalui geometri permukaan. Canopy berbentuk hypar dengan ketinggian busur 0,5–1,0 meter mampu menahan kecepatan angin hingga 45 m/s tanpa deformasi permanen.
Bentuk planar lebih sederhana tapi membutuhkan pre-stress lebih tinggi. Kain datar dengan kemiringan 10–15% mengandalkan ketegangan kabel untuk menahan gaya uplift. Pada bentang 5×5 meter dengan kecepatan angin 35 m/s, gaya uplift per meter persegi bisa mencapai 1,2–1,8 kN. Jika pre-stress kabel tidak cukup, kain akan menggelembung dan menciptakan efek layar layar — memperbesar beban angin secara eksponensial.
Canopy dengan sisi terbuka (open fabric) mengalami beban angin 30–40% lebih rendah dibandingkan canopy tertutup karena angin bisa melewati celah antara kain dan struktur. Namun, desain terbuka kurang efektif sebagai pelindung hujan. Solusi kompromi adalah menggunakan kain dengan porosity 5–10% — cukup untuk mengurangi beban angin tapi tetap menahan tetesan hujan.
Desain canopy membrane yang baik selalu mempertimbangkan arah angin dominan di lokasi pemasangan. Di Jakarta, angin dominan bertiup dari arah timur laut pada musim kemarau dan barat pada musim hujan — orientasi canopy harus mengakomodasi kedua arah ini.
Perawatan Struktur: Mendeteksi Korosi, Kelelahan Kabel, dan Shift Pondasi
Perawatan struktur canopy membrane sering diabaikan karena komponen penyangga tersembunyi di balik kain. Padahal, korosi pada tiang, kelelahan kabel, dan pergeseran pondasi adalah tiga kerusakan paling umum yang terjadi secara bertahap tanpa gejala visual yang jelas di permukaan kain.
Inspeksi tahunan minimal harus mencakup: pengecekan visual korosi pada tiang (terutama di dasar tiang yang bersentuhan dengan tanah atau genangan air), pengukuran ketegangan kabel dengan tensiometer (pre-stress tidak boleh turun lebih dari 15% dari nilai awal), dan pemeriksaan fisik pondasi angkur untuk retak atau pergeseran. Setiap titik las mast head juga harus diperiksa dengan senter untuk mendeteksi retak awal.
Tanda-tanda peringatan yang perlu segera ditangani: kain mengendur di satu area (menandakan kabel kehilangan ketegangan), bunyi berdering saat angin kencang (indikasi kabel kendur yang bergetar), karat cokelat kemerahan menetes dari dasar tiang (korosi internal), dan retak pada pondasi angkur lebar lebih dari 0,5 mm. Jika salah satu tanda ini muncul, segera hubungi inspektur struktur sebelum kerusakan menyebar.
Untuk canopy di area pesisir dengan kadar garam tinggi, interval inspeksi sebaiknya diperketat menjadi 6 bulan. Korosi pada kabel di lingkungan pesisir bisa terjadi 2–3 kali lebih cepat dibandingkan di area perkotaan. Penggantian kabel prategang biasanya diperlukan setiap 15–20 tahun untuk canopy dengan kabel galvanis standar, atau 25–30 tahun untuk kabel berlapis stainless steel.
Biaya perawatan tahunan untuk canopy membrane berkisar 3–5% dari total biaya instalasi. Angka ini jauh lebih rendah dibandingkan potensi kerugian jika struktur gagal — baik dari segi material maupun keselamatan pengguna di bawahnya.
Ringkasan untuk Pengambil Keputusan
Struktur canopy membrane bukan sekadar tiang dan kain — ia adalah sistem terintegrasi bergantung pada keseimbangan gaya antara mast, cable, dan anchor. Memilih vendor yang hanya fokus tampilan kain tanpa menjelaskan detail struktur di baliknya adalah risiko tidak sepadan dengan penghematan biaya didapat. Sebelum memutuskan, minta vendor menyediakan gambar detail sambungan, spesifikasi material struktur, dan perhitungan beban angin untuk lokasi spesifik proyek Anda. Jasa canopy membrane dari tim profesional akan menjawab ketiga permintaan ini tanpa perlu diminta dua kali — karena transparansi struktur adalah bagian dari kualitas layanan, bukan tambahan.
