Desain canopy membrane bukan sekadar soal estetika, melainkan perhitungan struktural yang menentukan apakah membran bisa bertahan terhadap angin, hujan, dan beban jangka panjang. Setiap bentuk yang dipilih—apakah hypar, kerucut, atau melengkung—memiliki karakteristik mekanis berbeda yang memengaruhi distribusi tegangan di permukaan membran. Di Indonesia, dengan curah hujan tinggi dan kecepatan angin yang bervariasi antar daerah, pemilihan desain harus mempertimbangkan data iklim lokal, bukan hanya mengikuti tren visual. Artikel ini membahas bentuk-bentuk desain canopy membrane yang umum digunakan, bagaimana masing-masing merespons beban, dan kesalahan yang sering terjadi saat desain tidak selaras dengan prinsip struktural.
Desain Canopy Membrane Dimulai dari Bentuk dan Alur Penyaluran Gaya
Prinsip dasar desain canopy membrane adalah memahami bahwa membran bekerja sebagai elemen tarik murni—ia tidak menahan tekanan maupun lentur seperti baja atau kayu. Gaya yang bekerja pada membran mengalir sepanjang permukaan menuju titik-titik penyangga, dan bentuk desain menentukan seberapa merata gaya tersebut tersebar. Jika alur penyaluran gaya terhambat atau terkonsentrasi di satu area, membran akan mengalami tegangan lokal yang memicu kerusakan dini. Desainer canopy membrane profesional selalu mulai dengan analisis alur penyaluran gaya sebelum menentukan geometri akhir.
Membran yang dirancang dengan baik memiliki kelengkungan ganda antiklastik atau sinklastik yang menciptakan kekakuan inheren pada material tipis. Tanpa kelengkungan ganda, membran akan mudah bergetar saat tertiup angin dan menampung air hujan di area cekungan. Inilah sebabnya canopy membrane datar tanpa kelengkungan hampir selalu gagal dalam aplikasi nyata, terlihat pada banyak kanopi di pasar tradisional yang kendur dalam hitungan bulan. Kelengkungan ganda dicapai dengan menempatkan titik-titik penyangga pada ketinggian berbeda sehingga membran membentuk geometri tiga dimensi yang stabil.
Untuk memahami opsi material yang mendukung berbagai bentuk desain, lihat yang umum digunakan di Indonesia, mulai dari poliester berlapis PVC hingga serat kaca berlapis PTFE, masing-masing dengan karakteristik elastisitas dan kekuatan tarik berbeda.
Bentuk Hypar: Stabil dengan Empat Titik Tinggi-Rendah
Paraboloid hiperbolik atau hypar adalah bentuk paling ikonik dalam arsitektur membrane. Geometri ini diciptakan dengan menempatkan empat titik penyangga pada ketinggian bergantian—dua titik tinggi dan dua titik rendah yang saling bersilangan. Hasilnya adalah permukaan menyerupai pelana dengan kelengkungan antiklastik alami, memberikan kekakuan struktural tinggi meskipun material membran hanya setebal 0,7–1,2 mm.
Keunggulan utama hypar terletak pada kemampuannya menyebar beban angin dan hujan ke empat titik penyangga secara relatif merata. Saat angin bertiup dari arah mana pun, tegangan terbagi ke dua arah kelengkungan yang saling melawan, mencegah osilasi besar. Bentuk ini sangat cocok untuk area parkir, pintu masuk gedung, dan taman bermain yang membutuhkan bentang 6–15 meter tanpa kolom di tengah. Di Jakarta, canopy hypar banyak terlihat di pintu masuk pusat perbelanjaan dan hotel karena profilnya yang dinamis dan efisien secara material.
Namun hypar memiliki keterbatasan: sudut kelengkungan yang tajam di area dekat titik tarik dapat menciptakan konsentrasi tegangan tinggi. Jika detail sambungan di titik-titik ini tidak dirancang dengan pelat penguat yang memadai, membran akan robek mulai dari area tersebut. Desainer harus memastikan radius kelengkungan minimum di setiap titik tarik tidak melebihi batas yang direkomendasikan produsen membran, biasanya antara 15–30 mm tergantung jenis material.
Bentuk Kerucut (Conic): Titik Puncak sebagai Pusat Tarikan
Bentuk kerucut atau conic terbalik menggunakan satu titik puncak sebagai pusat tarikan utama, dengan membran meregang ke bawah menuju cincin penyangga di sekelilingnya. Geometri ini menciptakan kelengkungan sinklastik yang mengalirkan semua gaya menuju titik puncak, membuatnya sangat efisien untuk struktur tiang tunggal. Canopy kerucut sering digunakan di area tunggu halte, gazebo taman, dan pintu masuk kecil yang membutuhkan solusi tanpa banyak tiang penyangga.
Drainase pada bentuk kerucut relatif sederhana karena air hujan mengalir menjauhi titik puncak menuju tepi membran. Namun tantangan utamanya ada di titik puncak, tempat seluruh gaya terkonsentrasi. Detail konstruksi di puncak harus menggunakan kepala tiang atau cincin tekan yang dirancang khusus untuk mendistribusikan gaya ke tiang tanpa menusuk atau menggerus membran. Banyak kegagalan canopy kerucut terjadi karena tiang baja langsung bersentuhan dengan membran tanpa pelindung, menyebabkan abrasi dan robekan dalam waktu singkat.
Untuk bentang lebih dari 10 meter, bentuk kerucut tunggal menjadi kurang efisien karena membran di area tepi akan terlalu landai dan kehilangan kelengkungan. Solusinya adalah menggunakan kombinasi beberapa unit kerucut atau beralih ke bentuk hypar yang lebih stabil untuk bentang lebar. Referensi teknis tentang sistem penyangga dan detail konstruksi bisa dilihat di halaman yang membahas berbagai konfigurasi tiang dan cincin penyangga.

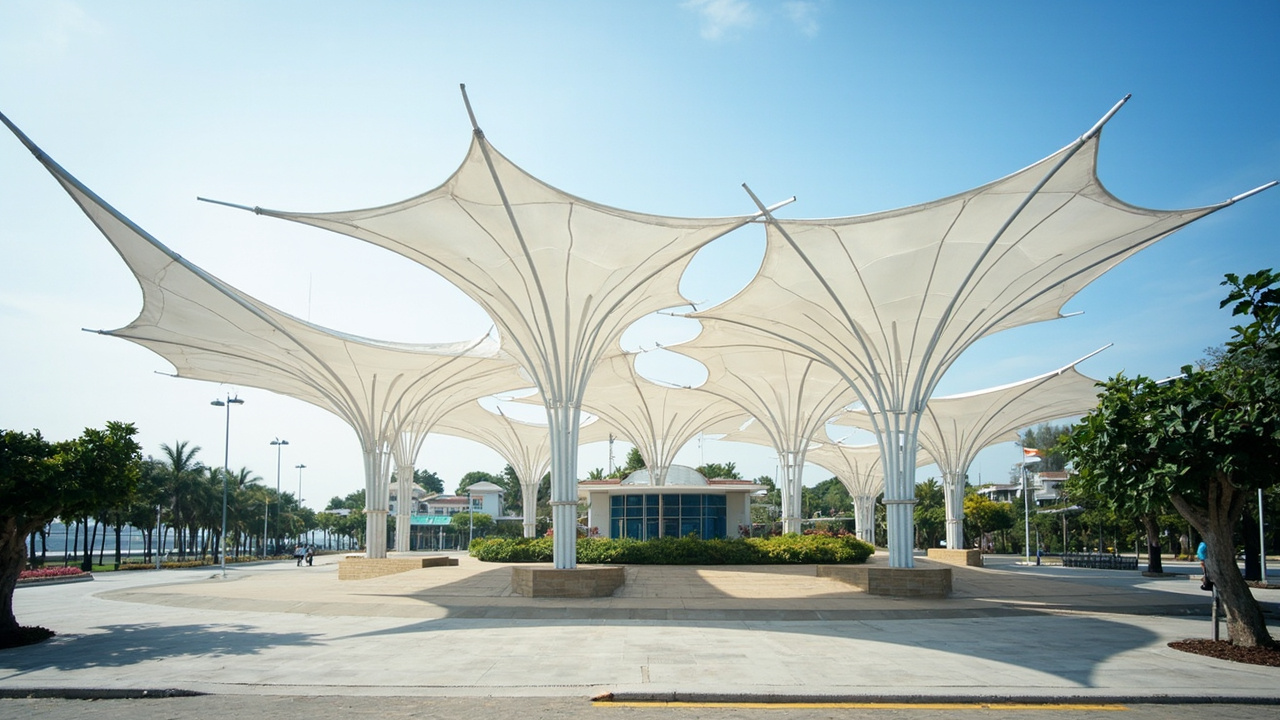

Bentuk Melengkung dan Kubah Memanjang untuk Area Memanjang
Ketika area yang perlu dilindungi memanjang—seperti koridor penghubung antar gedung, area bongkar muat, atau jalan setapak—bentuk melengkung dan kubah memanjang menjadi pilihan yang paling sesuai. Bentuk melengkung bekerja dengan mengubah beban vertikal menjadi gaya tekan sepanjang kurva, yang kemudian ditransfer ke fondasi di kedua ujungnya. Kubah memanjang pada dasarnya merupakan bentuk melengkung yang diperpanjang ke arah longitudinal, menciptakan atap membran berbentuk silinder terpotong.
Keunggulan bentuk melengkung terletak pada kemampuannya mencakup bentang 10–30 meter tanpa penyangga antara, asalkan fondasi di kedua ujung mampu menahan gaya lateral yang dihasilkan. Gaya lateral ini bisa mencapai 30–50% dari beban vertikal total, tergantung rasio tinggi terhadap bentang. Jika fondasi tidak dirancang untuk menahan gaya ini, seluruh struktur akan mengalami pergeseran horizontal yang membuat membran kehilangan prategang dan menjadi kendur.
Kubah memanjang memerlukan pengaku silang atau rangka kaku di sepanjang sisi memanjang untuk mencegah perubahan bentuk ke samping. Tanpa pengaku ini, angin yang bertiup tegak lurus terhadap lengkungan akan menyebabkan rangka bergoyang dan membran bergetar. Di daerah dengan kecepatan angin tinggi seperti pesisir utara Jawa, kubah memanjang harus dilengkapi dengan sistem pengaku angin yang menghubungkan antarrangka lengkung, biasanya berupa pipa baja silinder yang dipasang diagonal.
Informasi lengkap tentang perencanaan canopy membrane dari tahap desain hingga instalasi tersedia di panduan canopy membrane yang mencakup perhitungan beban, pemilihan material, dan detail konstruksi untuk berbagai bentuk.
Model Layar (Shade Sail): Bentuk Ringan untuk Bentang Terbatas
Model layar atau shade sail adalah bentuk paling sederhana dari canopy membrane, biasanya terdiri dari membran segitiga atau persegi yang ditarik antara tiga atau empat titik tarik. Berbeda dengan bentuk hypar atau kerucut yang mengandalkan kelengkungan tiga dimensi, model layar sering menggunakan membran yang relatif datar dengan prategang awal untuk memberikan kekakuan. Bentuk ini populer untuk area bermain anak, kolam renang rumah, dan taman kafe karena biaya instalasi yang lebih rendah.
Keterbatasan utama model layar adalah rentan terhadap kibasan akibat angin dan genangan air. Karena kelengkungannya minimal, angin mudah menggetarkan membran dan menciptakan area cekungan yang menampung air. Solusinya adalah memberikan prategang yang cukup tinggi pada setiap tepi dan memastikan setiap sudut model layar memiliki ketinggian berbeda sehingga air bisa mengalir ke satu titik drainase. Sudut kemiringan minimum yang disarankan adalah 15–20 derajat dari horizontal untuk mencegah penampungan air.
Untuk model layar dengan bentang lebih dari 5 meter per sisi, membran PVC berkualitas tinggi dengan kekuatan tarik minimal 3000 N/5cm diperlukan. Membran murah dengan kekuatan tarik di bawah 2000 N/5cm akan meregang secara permanen setelah beberapa bulan pemakaian, terutama di bawah terik matahari tropis Indonesia yang mempercepat degradasi material. Perbandingan biaya model layar dengan bentuk canopy membrane lainnya bisa dicek di harga canopy membrane yang mencakup berbagai ukuran dan jenis material.
Menyesuaikan Desain dengan Fungsi dan Kondisi Lokasi
Desain canopy membrane untuk area parkir mobil memiliki kebutuhan berbeda dengan canopy untuk teras rumah atau pintu masuk bangunan komersial. Area parkir membutuhkan bentang lebar tanpa kolom, drainase yang efisien untuk mencegah genangan di area parkir, dan tinggi minimum 5,5 meter untuk akses kendaraan. Sementara canopy teras rumah lebih mementingkan estetika, keteduhan, dan integrasi dengan arsitektur bangunan yang sudah ada.
Kondisi lokal memainkan peran kritis dalam pemilihan desain. Di daerah pesisir seperti Semarang atau Surabaya, material membran harus tahan terhadap korosi garam dan struktur penyangga harus menggunakan baja galvanis celup panas atau baja tahan karat kelas 316. Di dataran tinggi seperti Bandung atau Malang, beban salju bukan faktor utama tetapi kecepatan angin yang meningkat di ketinggian memerlukan desain dengan kelengkungan lebih tinggi dan prategang lebih besar. Di daerah tropis basah seperti Pontianak atau Medan, sistem drainase menjadi prioritas utama dan bentuk desain harus menghindari area cekungan sama sekali.
Arah mata angin dominan juga memengaruhi orientasi canopy. Membran yang menghadap langsung ke arah angin dominan akan menerima beban angin penuh, sementara canopy yang diorientasikan miring terhadap angin akan mengalami beban yang lebih rendah. Di Indonesia, angin muson barat bertiup dari Oktober hingga April dan angin muson timur dari Mei hingga September, sehingga orientasi canopy harus mempertimbangkan kedua arah ini, terutama untuk struktur permanen.
Kesalahan Desain yang Membuat Membran Kendur atau Menampung Air
Kesalahan paling umum dalam desain canopy membrane adalah memberikan kelengkungan terlalu landai. Membran dengan rasio tinggi terhadap bentang di bawah 1:10 cenderung kehilangan prategang dalam waktu singkat karena rangkak material dan relaksasi tegangan. Akibatnya, membran menjadi kendur, bergetar saat tertiup angin, dan membentuk kantong air saat hujan. Standar industri merekomendasikan rasio tinggi terhadap bentang minimum 1:6 hingga 1:8 untuk memastikan kelengkungan yang cukup mempertahankan stabilitas jangka panjang.
Kesalahan kedua adalah menempatkan titik tarik pada ketinggian yang sama tanpa variasi elevasi. Membran yang direntangkan antara titik-titik sejajar pada ketinggian identik akan membentuk bidang datar yang tidak memiliki kelengkungan ganda. Bidang datar ini tidak memiliki kekakuan inheren dan akan berperilaku seperti tali yang berayun saat tertiup angin. Solusinya sederhana: berikan perbedaan ketinggian minimal 10–15% dari jarak antar titik tarik untuk menciptakan kelengkungan yang fungsional.
Kesalahan ketiga adalah mengabaikan detail drainase pada desain. Banyak canopy membrane yang secara geometri terlihat baik namun gagal karena tidak memiliki rencana drainase yang jelas. Air yang terkumpul di area cekungan membran bisa mencapai beban 50–100 kg/m² saat hujan deras, jauh melampaui kapasitas desain awal. Untuk canopy yang membutuhkan ketahanan terhadap genangan air, teknologi canopy membrane waterproof menggunakan membran berlapis dan sistem drainase terintegrasi yang mencegah rembesan air ke area di bawahnya.
Kesalahan keempat adalah menggunakan material membran yang tidak sesuai dengan desain. Membran PVC ekonomis dengan masa pakai 5–8 tahun tidak seharusnya digunakan untuk desain permanen yang direncanakan untuk 15–20 tahun. Begitu juga, membran PTFE fiberglass yang mahal dan tahan 25 tahun tidak ekonomis untuk shade sail sementara. Kesesuaian antara umur desain, jenis material, dan anggaran proyek harus ditetapkan sebelum desain dimulai.
Menentukan Arah Desain Canopy Membrane
Arah desain canopy membrane ditentukan melalui kebutuhan perlindungan, ukuran area, kondisi tanah, arah angin, curah hujan, serta alur penyaluran gaya pada permukaan fleksibel. Data tersebut membantu memilih bentuk hypar untuk area persegi, kerucut untuk area kecil atau melingkar, bentuk melengkung untuk area memanjang, dan model layar untuk bentang terbatas. Urutan keputusan ini menjaga kelengkungan, drainase, prategang, dan umur struktur tetap selaras sejak tahap desain hingga konstruksi.
